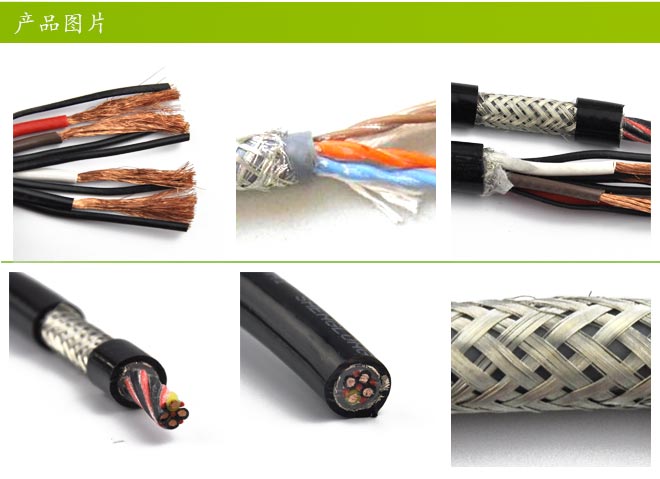

拖链电缆
| SLK1941500 PUR双绞双护套屏蔽拖链 |  |
| 导线：多股超细精绞无氧铜丝，符合CDE0295CLASS 6标准
绝缘：特殊混合PVC绝缘
颜色代码：≤0.5mm 颜色表示，A线：棕、黑、蓝、紫、粉红、橙与B线黑色芯线成对
≥0.5mm 黑色数字白色号码编号，相邻数字编码成对
芯线结构:成对结构后分层集束，防扭结结构设计
屏蔽:镀锡铜网编织屏蔽，密度80%以上
护套材料：外护套：特殊改性PVC护套
内护套：改性低粘度强力挤压内护套，PVC材质，耐油 护套颜色：外护套：黑色（RAL9005)/灰色（RAL7001)/橙色（RAL2003） |
| 额定电压：截面<0.5mm2:300/300V
截面≥0.5mm2:300/500V"
测试电压：2000V
最小弯曲半径
固定敷设：5×D
移动安装：当行程<10米时，弯曲半径为8×D
当行程≥10米时，弯曲半径为10×D"
使用温度
固定敷设：-40℃至+90℃
移动安装：-30℃至+90℃
抗辐射强度：8×10^7cJ/kg
阻燃性：符合IEC60332-1-2+EN60332-1-2
耐油性：参见耐油性附表
耐化学性：参见耐化学性附表 |
| 移动特性：◆敷设行程: 80m,加速度60m/S2,移动速度10m/S
◆弯曲寿命：50次/分钟,＞500万次
特性： ◆防浅水、防油、抗紫外线耐候特征
◆耐寒、耐磨性、能承受较重的机械外力
◆稳定的信号传输特性（抗干扰、抗串扰） ◆符合认证RoHS |
| 适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械（人）手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等的室内外环境需要屏蔽的场所。特别应用重机械负荷，海岸、港口、野外，高低温、高污染等恶劣环境场所. |
| 型号 | 对数 | 芯数及截面积mm2Xn | 近似 外径 | 参考重量Kg/Km | 型号 | 对数 | 芯数及截面积mm2Xn | 近似外径 | 参考重量Kg/Km |
| SLK1941500 | 2对 | 0.1×4C | 8.2 | 72.7 | SLK1941500 | 2对 | 0.4×4C | 10.4 | 113.6 |
| SLK1941500 | 3对 | 0.1×2C | 8.8 | 88.2 | SLK1941500 | 3对 | 0.4×6C | 11.2 | 142.7 |
| SLK1941500 | 4对 | 0.1×8C | 9.9 | 113.6 | SLK1941500 | 4对 | 0.4×8C | 12.6 | 183.6 |
| SLK1941500 | 16对 | 0.1×32C | 16.1 | 284.5 | SLK1941500 | 16对 | 0.4×32C | 21.5 | 513.6 |
| SLK1941500 | 2对 | 0.2×4C | 8.4 | 77.3 | SLK1941500 | 2对 | 0.5×4C | 11.0 | 127.3 |
| SLK1941500 | 3对 | 0.2×6C | 9.0 | 94.5 | SLK1941500 | 3对 | 0.5×6C | 11.9 | 160.0 |
| SLK1941500 | 4对 | 0.2×8C | 10.1 | 121.8 | SLK1941500 | 4对 | 0.5×8C | 13.3 | 206.4 |
| SLK1941500 | 16对 | 0.2×32C | 16.6 | 311.8 | SLK1941500 | 16对 | 0.5×32C | 23.0 | 592.7 |
| SLK1941500 | 2对 | 0.25×4C | 9.2 | 90.9 | SLK1941500 | 2对 | 0.75×4C | 11.9 | 150.0 |
| SLK1941500 | 3对 | 0.25×6C | 9.9 | 111.8 | SLK1941500 | 3对 | 0.75×6C | 12.7 | 190.0 |
| SLK1941500 | 4对 | 0.25×8C | 11.2 | 144.5 | SLK1941500 | 4对 | 0.75×8C | 14.3 | 245.5 |
| SLK1941500 | 16对 | 0.25×32C | 18.6 | 382.7 | SLK1941500 | 16对 | 0.75×32C | 25.0 | 730.9 |
| SLK1941500 | 2对 | 0.3×4C | 9.2 | 91.8 | SLK1941500 | 2对 | 1.0×4C | 13.7 | 200.0 |
| SLK1941500 | 3对 | 0.3×6C | 9.9 | 112.7 | SLK1941500 | 3对 | 1.0×6C | 14.4 | 243.6 |
| SLK1941500 | 4对 | 0.3×8C | 11.2 | 146.4 | SLK1941500 | 4对 | 1.0×8C | 15.9 | 303.6 |
| SLK1941500 | 16对 | 0.3×32C | 18.6 | 390.9 | SLK1941500 | 16对 | 1.0×32C | 28.4 | 935.5 |
| 型号 | 对数 | 芯数及截面积mm2Xn | 近似外径 | 参考重量Kg/Km | 型号 | 对数 | 芯数及截面积mm2Xn | 近似外径 | 参考重量Kg/Km |
| SLK1941500 | 2对 | 0.1×4C | 8.2 | 72.7 | SLK1941500 | 2对 | 0.4×4C | 10.4 | 113.6 |
| SLK1941500 | 3对 | 0.1×2C | 8.8 | 88.2 | SLK1941500 | 3对 | 0.4×6C | 11.2 | 142.7 |
| SLK1941500 | 4对 | 0.1×8C | 9.9 | 113.6 | SLK1941500 | 4对 | 0.4×8C | 12.6 | 183.6 |
| SLK1941500 | 16对 | 0.1×32C | 16.1 | 284.5 | SLK1941500 | 16对 | 0.4×32C | 21.5 | 513.6 |
| SLK1941500 | 2对 | 0.2×4C | 8.4 | 77.3 | SLK1941500 | 2对 | 0.5×4C | 11.0 | 127.3 |
| SLK1941500 | 3对 | 0.2×6C | 9.0 | 94.5 | SLK1941500 | 3对 | 0.5×6C | 11.9 | 160.0 |
| SLK1941500 | 4对 | 0.2×8C | 10.1 | 121.8 | SLK1941500 | 4对 | 0.5×8C | 13.3 | 206.4 |
| SLK1941500 | 16对 | 0.2×32C | 16.6 | 311.8 | SLK1941500 | 16对 | 0.5×32C | 23.0 | 592.7 |
| SLK1941500 | 2对 | 0.25×4C | 9.2 | 90.9 | SLK1941500 | 2对 | 0.75×4C | 11.9 | 150.0 |
| SLK1941500 | 3对 | 0.25×6C | 9.9 | 111.8 | SLK1941500 | 3对 | 0.75×6C | 12.7 | 190.0 |
| SLK1941500 | 4对 | 0.25×8C | 11.2 | 144.5 | SLK1941500 | 4对 | 0.75×8C | 14.3 | 245.5 |
| SLK1941500 | 16对 | 0.25×32C | 18.6 | 382.7 | SLK1941500 | 16对 | 0.75×32C | 25.0 | 730.9 |
| SLK1941500 | 2对 | 0.3×4C | 9.2 | 91.8 | SLK1941500 | 2对 | 1.0×4C | 13.7 | 200.0 |
| SLK1941500 | 3对 | 0.3×6C | 9.9 | 112.7 | SLK1941500 | 3对 | 1.0×6C | 14.4 | 243.6 |
| SLK1941500 | 4对 | 0.3×8C | 11.2 | 146.4 | SLK1941500 | 4对 | 1.0×8C | 15.9 | 303.6 |
| SLK1941500 | 16对 | 0.3×32C | 18.6 | 390.9 | SLK1941500 | 16对 | 1.0×32C | 28.4 | 935.5 |
