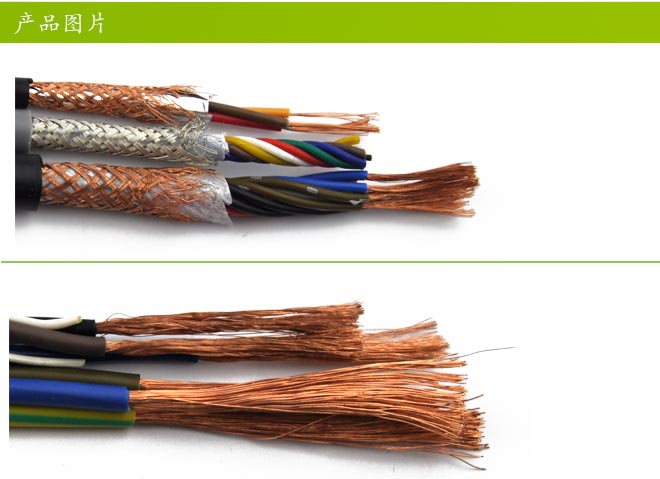

SLK1910500 PUR 单护套屏蔽拖链电缆

关键词：RVVP,单护套屏蔽电缆


导线：多股超细精绞无氧铜丝，符合CDE0295CLASS 6标准
绝缘：特殊混合PVC绝缘
"颜色代码：≤0.5mm 颜色表示，棕、黑、蓝、紫、粉红、橙
≥0.5mm 黑色数字白色号码编号，3芯以上带有蓝绿接地线（黄绿可选）"
芯线结构：防扭结分层，或分组式间隙填充
内外护层：无纺布带或聚脂带
屏蔽：镀锡铜网编织屏蔽，密度80%以上
护套材料：special PUR
护套颜色：黑色（RAL9005），灰色（RAL7001)，橙色（RAL2003）"


额定电压：截面<0.5mm2:300/300V ，截面≥0.5mm2:300/500V"
测试电压：2000V
最小弯曲半径
            固定敷设：6×D
            移动安装：当行程<10米时，弯曲半径为10×D
当行程≥10米时，弯曲半径为12×D"
使用温度
        固定敷设：-45℃至+90℃
        移动安装：-35℃至+90℃
抗辐射强度：8×10^7cJ/kg
阻燃性：符合IEC60332-1-2+EN60332-1-2
耐油性：参见耐油性附表
耐化学性：参见耐化学性附表

特性与复合


移动特性◆敷设行程: ＞100m,加速度40m/S2,移动速度5m/S
◆弯曲寿命：30次/分钟,＞500万次
◆耐寒、防水解和微生物、防油与和冷却剂

特性：    ◆抗辐射，耐臭氧、耐候性、耐酸碱、抗溶剂
                ◆高耐磨性、耐刻痕、重的机械负荷
                ◆耐曲挠，抗扭性。良好电磁性（抗干扰）

◆符合认证RoHS


适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械（人）手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等的室内外环境需要屏蔽的场所。特别应用重机械负荷，海岸、港口、野外，高低温、高污染等恶劣环境场所。

详细规格表


型号	芯线数及截面 mmXN	近似外径	参考重量	型号	芯线数及截面 mmXNC	近似外径	参考重量
SLK1910500	0.14*2	4.7	26.8	SLK1910500	0.34*2	5.2	34.9
SLK1910500	0.14*3	4.9	32.3	SLK1910500	0.34*3	5.5	43.1
SLK1910500	0.14*4	5.3	38.7	SLK1910500	0.34*4	6.1	54.7
SLK1910500	0.14*36	14.0	250.1	SLK1910500	0.34*36	16.0	362.8
SLK1910500	0.2*2	4.87	29.23	SLK1910500	0.4*2	5.6	39.2
SLK1910500	0.2*3	5.1	35.57	SLK1910500	0.4*3	5.8	48.9
SLK1910500	0.2*4	5.49	42.91	SLK1910500	0.4*4	6.3	60.0
SLK1910500	0.2*36	14.74	285.26	SLK1910500	0.4*36	17.5	419.9
SLK1910500	0.25*2	4.97	30.74	SLK1910500	0.5*2	5.8	43.6
SLK1910500	0.25*3	5.2	37.55	SLK1910500	0.5*3	6.1	54.9
SLK1910500	0.25*4	5.59	45.38	SLK1910500	0.5*4	6.6	67.7
SLK1910500	0.25*36	14.85	303.09	SLK1910500	0.5*36	18.7	494.3
SLK1910500	0.3*2	5.14	33.62	SLK1910500	0.75*2	6.4	53.5
SLK1910500	0.3*3	5.4	41.51	SLK1910500	0.75*3	6.7	68.2
SLK1910500	0.3*4	5.83	50.54	SLK1910500	0.75*4	7.3	84.7
SLK1910500	0.3*36	15.73	341.84	SLK1910500	0.75*36	20.8	636.8
SLK1910500	1.0*2	6.8	63.4	SLK1910500	4.0*2	12.9	214.4
SLK1910500	1.0*3	7.2	81.9	SLK1910500	4.0*3	13.7	288.4
SLK1910500	1.0*4	7.8	102.4	SLK1910500	4.0*4	15.1	369.6
SLK1910500	1.0*36	22.6	790.4	SLK1910500	4.0*20	31.0	1675.0
SLK1910500	1.5*2	8.2	88.8	SLK1910500	6.0*2	14.4	286.8
SLK1910500	1.5*3	8.7	116.0	SLK1910500	6.0*3	15.3	390.7
SLK1910500	1.5*4	9.5	146.2	SLK1910500	6.0*4	16.9	503.8
SLK1910500	1.5*36	28.9	1175.6	SLK1910500	6.0*16	31.3	1866.7
SLK1910500	2.0*2	10.3	131.5	SLK1910500	10.0*2	17.5	440.3
SLK1910500	2.0*3	10.9	173.4	SLK1910500	10.0*3	18.7	606.6
SLK1910500	2.0*4	12.0	220.0	SLK1910500	10.0*4	20.7	786.4
SLK1910500	2.0*33	30.1	1545.2	SLK1910500	10.0*8	30.9	1573.8
SLK1910500	2.5*2	10.4	137.3	SLK1910500	16.0*2	20.3	623.3
SLK1910500	2.5*3	11.0	185.0	SLK1910500	16.0*3	21.7	866.8
SLK1910500	2.5*4	12.2	237.4	SLK1910500	16.0*4	24.1	1128.1
SLK1910500	2.5*33	31.3	1742.7	SLK1910500	16.0*6	29.6	1677.2
