电动车内用高压电缆

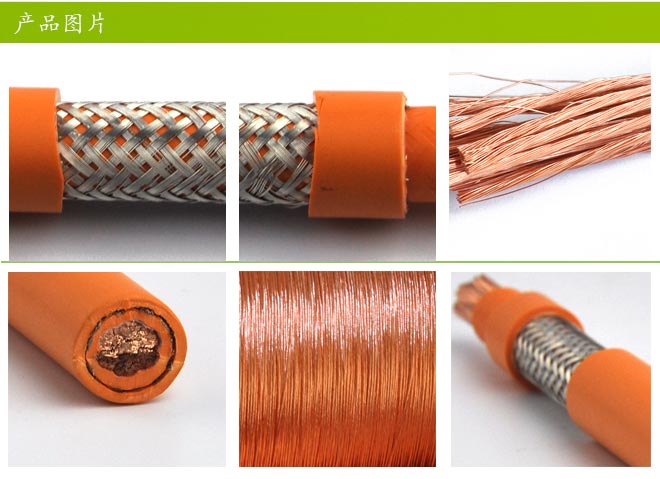

EV-C(125度)电动车用车内高压屏蔽电缆


导体：导体裸铜丝或镀锡铜绞合,符合GB/T25085，ISO 6722中导体要求
绝缘：汽车专用热固性交联聚乙烯
芯线颜色:橙色
屏蔽：允许包有铝箔麦拉隔离层，但不能粘连绝缘线芯。镀锡铜丝编织屏蔽。
护套：汽车专用热固性交联聚乙烯护套，护套颜色优先选用橙色
应用标准:GB/T25085，ISO 6722


额定温度：125℃
额定电压：1500V AC
测试电压：高压试验5KV 5min以上
最小弯曲半径　
固定敷设：6×D(电缆外径)
测试温度：-45至+158℃
抗辐射强度：8×10^7cJ/kg
阻燃性：符合GB/T25085，ISO 6722
耐油性：通过50℃×20h的耐油测试
耐化学性：参见耐化学性附表

特性与复合


特性：具有优良的耐热性、耐寒性、耐油性、耐磨性和良好的机械性能及附着与可剥离平衡量，不含卤素，通过单根垂直燃烧试验，有良好的抗延燃性。

◆符合认证RoHS


适用于电动汽车车内电池高压屏蔽系统，也可用于车辆高温区电器、仪表线路用及其他机床电气设备内部连线。

详细规格表


型号	芯线数目 ×横截面 n×mm2	根数/单根标称直径 N × mm	最大外径(上限)D= mm	20℃最大导体电阻 Ω/km
EV-D屏蔽	0.5	16×0.2	4.7	39
EV-D屏蔽	0.75	24×0.2	5	26
EV-D屏蔽	1	32×0.2	5.3	19.5
EV-D屏蔽	1.5	30×0.25	5.7	13.3
EV-D屏蔽	2.5	49×0.25	6	7.98
EV-D屏蔽	4	133×0.20	8	4.95
EV-D屏蔽	6	190×0.20	8.5	3.3
EV-D屏蔽	10	200×0.25	10.2	1.91
EV-D屏蔽	16	325×0.25	11.7	1.21
EV-D屏蔽	25	509×0.25	13.5	0.78
EV-D屏蔽	35	713×0.25	15	0.554
EV-D屏蔽	50	1018×0.25	17.7	0.386
EV-D屏蔽	70	1387×0.25	21.8	0.272
EV-D屏蔽	95	1887×0.25	24.8	0.206
EV-D屏蔽	120	2368×0.25	27.8	0.161
