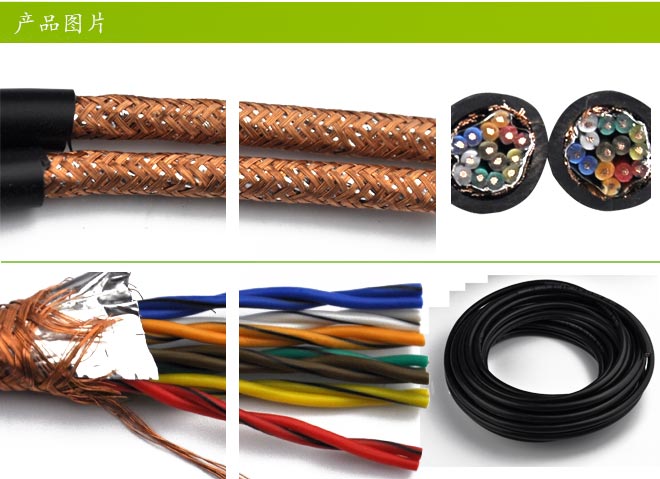

RVVSP 圆形聚氯乙烯绝缘聚氯乙烯护套带屏蔽软井道电缆


导线：导体符合GB3956-1997第5种或第6种导体要求
绝缘：PVC/D型聚氯乙烯绝缘
颜色代码:绝缘线芯颜色表示，5芯及以下一般应采用颜色识别，5芯以上可以采用颜色识别和数字识别
芯线结构：绝缘线芯对绞，芯线以承载缆芯(麻绳)为中心绞合成缆，成缆后可有PP带或无纺带缓冲
屏蔽编织:裸铜丝镀锡铜丝编织屏蔽
护套:PVC/ST5耐寒专用护套，黑色(RAL9005)或灰色(RAL7001)
应用标准：企业标准


额定电压：U0/U 300/500V
测试电压：绝缘厚度小于或等于0.6以下的:1500V,成品测试:3000V
使用温度范围： -20℃/+70℃
最小弯曲半径
移动安装：6×D(电缆外径)
燃烧试验: 通过GB/T18380.1试验、GB5023.6

特性与复合


特性：◆良好的柔软弯曲性
            ◆良好耐油性、耐潮性
            ◆防强电磁干扰的精确信号传输
            ◆优异的耐磨性、承受较大的机械外力

◆符合认证RoHS


特别为电梯内部井道RS485通讯设备的连接用软线而设计，防强电磁干扰保证精确的脉冲信号，也适用于交流额定电压450/750V以下的动力、日用电器、仪器、仪表、电讯设备，照明电路以及自动化装置的移动安装用软线特别需要屏障的场所。

详细规格表


型号	芯线数目 ×横截面 n×mm2	导体结构 N×￠mm	最大外径(上限)D= mm	参考重量 kg/km
RVVSP	2×2×0.5	28×0.15	10.8	152.0597
RVVSP	4×2×0.5	28×0.15	12.5	213.3704
RVVSP	8×2×0.5	28×0.15	14.8	316.6356
RVVSP	5×2×0.75	30×0.18	10.2	179.0618
RVVSP	2×2×1	32×0.20	12.4	210.9019
