SLK1811500高度单护套双绞屏蔽拖链您所在的位置：产品方案>拖链电缆

拖链电缆

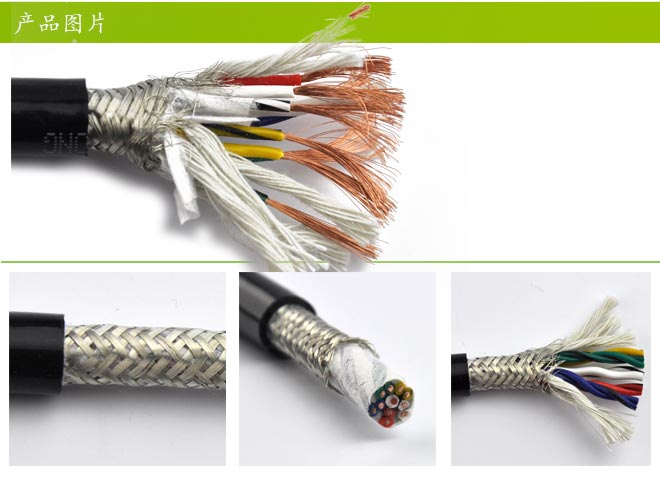

SLK1811500高度单护套双绞屏蔽拖链


导线：多股超细精绞无氧铜丝，符合CDE0295CLASS 6标准
绝缘：特殊混合PVC绝缘
颜色代码： ≤0.5mm 颜色表示，A线：棕、黑、蓝、紫、粉红、橙与B线黑色芯线成对
≥0.5mm 黑色数字白色号码编号，相邻数字编码成对
芯线结构:成对结构后分层集束，防扭结结构设计。
屏蔽: 镀锡铜网编织屏蔽，密度80%以上
护套材料：特殊改性PVC护套
护套颜色：黑色（RAL9005），灰色（RAL7001)，橙色（RAL2003））


额定电压:截面＜0.5mm2:300/300V
                 截面≥0.5mm2:300/500V
测试电压:2000V
最小弯曲半径
                 固定敷设：6×D
                 移动安装：当行程<10米时，弯曲半径为10×D
                                     当行程≥10米时，弯曲半径为12×D"
使用温度
                 固定敷设：-40℃至+90℃
                 移动安装：-30℃至+90℃
抗辐射强度：5×10^7cJ/kg
阻燃性：符合IEC60332-1-2+EN60332-1-2
耐油性：参见耐油性附表
耐化学性：参见耐化学性附表

特性与复合


移动特性◆敷设行程: 80m,加速度80m/S2,移动速度10m/S
                ◆弯曲寿命：30次/分钟,＞500万次
特性：    ◆防浅水、防油、抗紫外线、耐候性
                ◆耐寒、耐磨性、能承受较重的机械外力
                ◆耐寒、耐磨性、能承受较重的机械外力

◆符合认证RoHS


适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械（人）手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等的室内外环境需要屏蔽的场所。

详细规格表


型号	对数	芯数及截面积 mm2×nC	近似外径 mm	参考重量 kg/km	型号	对数	芯数及截面积 mm2×nC	近似外径 mm	参考重量 kg/km
SLK1811500	2对	0.1×4C	6.6	40.9	SLK1811500	2对	0.4×4C	8.8	71.8
SLK1811500	3对	0.1×2C	6.9	49.1	SLK1811500	3对	0.4×6C	9.4	90.9
SLK1811500	4对	0.1×8C	7.6	60.0	SLK1811500	4对	0.4×8C	10.3	112.7
SLK1811500	16对	0.1×32C	13.8	190.9	SLK1811500	16对	0.4×32C	19.2	386.4
SLK1811500	2对	0.2×4C	6.8	43.6	SLK1811500	2对	0.5×4C	9.3	81.8
SLK1811500	3对	0.2×6C	7.2	54.5	SLK1811500	3对	0.5×6C	10.0	105.5
SLK1811500	4对	0.2×8C	7.8	66.4	SLK1811500	4对	0.5×8C	11.0	131.8
SLK1811500	16对	0.2×32C	14.3	215.5	SLK1811500	16对	0.5×32C	20.7	455.5
SLK1811500	2对	0.25×4C	7.6	53.6	SLK1811500	2对	0.75×4C	10.2	101.8
SLK1811500	3对	0.25×6C	8.0	67.3	SLK1811500	3对	0.75×6C	10.9	130.9
SLK1811500	4对	0.25×8C	8.9	83.6	SLK1811500	4对	0.75×8C	12.0	164.5
SLK1811500	16对	0.25×32C	16.3	274.5	SLK1811500	16对	0.75×32C	22.7	581.8
SLK1811500	2对	0.3×4C	7.6	54.5	SLK1811500	2对	1.0×4C	11.6	129.1
SLK1811500	3对	0.3×6C	8.0	68.2	SLK1811500	3对	1.0×6C	12.4	168.2
SLK1811500	4对	0.3×8C	8.9	85.5	SLK1811500	4对	1.0×8C	13.6	211.8
SLK1811500	16对	0.3×32C	16.3	282.7	SLK1811500	16对	1.0×32C	26.1	764.5


型号	对数	芯数及截面积mm2Xn	近似外径	参考重量Kg/Km	型号	对数	芯数及截面积mm2Xn	近似外径	参考重量Kg/Km
SLK1941500	2对	0.1×4C	8.2	72.7	SLK1941500	2对	0.4×4C	10.4	113.6
SLK1941500	3对	0.1×2C	8.8	88.2	SLK1941500	3对	0.4×6C	11.2	142.7
SLK1941500	4对	0.1×8C	9.9	113.6	SLK1941500	4对	0.4×8C	12.6	183.6
SLK1941500	16对	0.1×32C	16.1	284.5	SLK1941500	16对	0.4×32C	21.5	513.6
SLK1941500	2对	0.2×4C	8.4	77.3	SLK1941500	2对	0.5×4C	11.0	127.3
SLK1941500	3对	0.2×6C	9.0	94.5	SLK1941500	3对	0.5×6C	11.9	160.0
SLK1941500	4对	0.2×8C	10.1	121.8	SLK1941500	4对	0.5×8C	13.3	206.4
SLK1941500	16对	0.2×32C	16.6	311.8	SLK1941500	16对	0.5×32C	23.0	592.7
SLK1941500	2对	0.25×4C	9.2	90.9	SLK1941500	2对	0.75×4C	11.9	150.0
SLK1941500	3对	0.25×6C	9.9	111.8	SLK1941500	3对	0.75×6C	12.7	190.0
SLK1941500	4对	0.25×8C	11.2	144.5	SLK1941500	4对	0.75×8C	14.3	245.5
SLK1941500	16对	0.25×32C	18.6	382.7	SLK1941500	16对	0.75×32C	25.0	730.9
SLK1941500	2对	0.3×4C	9.2	91.8	SLK1941500	2对	1.0×4C	13.7	200.0
SLK1941500	3对	0.3×6C	9.9	112.7	SLK1941500	3对	1.0×6C	14.4	243.6
SLK1941500	4对	0.3×8C	11.2	146.4	SLK1941500	4对	1.0×8C	15.9	303.6
SLK1941500	16对	0.3×32C	18.6	390.9	SLK1941500	16对	1.0×32C	28.4	935.5
